CO-12
Large Scale Reference Loudspeaker System
Cohesion12™ ラウド・スピーカー・システムは、現在のツアー・サウンド・システムとして、FOHタワーや、ディレイ・タワー、サイドフィル、センター・ステージの各コーナーなどに、サウンド・デザイナーのイメージをスポイルすることなく、またオーディエンスからの見切れなく設営できるようにスモール・フット・プリントを考慮しつつもウルトラ・ハイアウトプットを達成すべく入念にデザインされました。
一世代前のスピーカー・システムとは異なり ”Cohesion” は業界をリードするキャビネット設計と構造を巧みに組み合わせたシステムです。そこに最新のトランスデューサーをマウント。非常に正確なパターン制御を行いつつ、コンパクトな筐体からは信じられないほどのハイ・アウトプットを実現するシステムが完成しました。
12インチのLFセクションには、高効率ロング・ストロークのネオジム・マグネット搭載のトランスデューサーを2基マウントし、定在波を排除するために入念にデザインされたエンクロージャーは、キャビネット重量を最小限に抑えながらも最大の剛性を確保。もちろんキャビネット自体の不要な共振は極力排除した設計です。




さらに、バスレフレックス・ポートはポートノイズを減らすためにコンピューター・シミュレーションとゴールデン・イヤーによるヒアリングにより最適化。 その結果、低周波帯域の拡張とアウトプット能力が高められ、トップ・キャビネットのみで35Hz〜20KHzの周波数特性を誇り、センターステージの配置に於いてもトップ・キャビネットだけで運用することも可能です。
ミッドレンジ・セクションは、こちらも特別に設計されたネオジム・トランスデューサーを備えています。境界要素解析に基づいて最適化された同軸型ミッドレンジ・トランスデューサーは、非常に精緻に設計された80度または120度の指向角をもつホーンにマウントされ全帯域にわたり比類なき水平&垂直パターン制御を可能にしています。
HFセクションに採用された最新コンプレッション・ドライバーは、ミッドレンジと同じウェーブ・ガイドに導波され、革新的なダイアフラム・テクノロジーにより、可聴帯域内において、歪みとフリクション・ロスのないスムースかつ美しいハイエンド特性をもたらします。また、高周波帯域の縦型特性は、アレイ内の理想的な動作のために数学的に最適化されています。
あらゆる気候に晒されるワールド・ツアーの過酷さに耐えうるよう設計された ”Cohesion” は、最高級のマリン・グレード・フィンランド・バーチ材に加え、アコースティック・フォームで裏打ちされた高剛性アルミニウム・グリルと耐候性の高い各種コンポーネント、多段階エポキシ塗装プロセスによりその信頼性を確保しています。
すべての Clair 製 ツアリング・スピーカー製品と同様に、”Cohesion” はアメリカ国内に於いて誇り高きクラフトマン・シップのもと製造されています。
主な特徴とアプリケーション
- ビッグ・アーティストのワールド・ツアーに於いて数多くの採用が実証する世界最高峰のラージ・フォーマット・システム
- キャビネットあたり、60Kgの重量によりセンター・ステージでもアレイ長を伸ばすことが可能
- トップ・キャビネットだけで 35Hz〜20KHzをカバーする驚異的なフル・レンジ性能
- 特筆すべき、水平&垂直のパターンコントロール
- 高い信頼性を誇るビルド・クオリティ
- CP SUBやCO-8とシームレスにシステム構築可能な拡張性
- CLAIR社最先端技術のため、国内設備市場に於いてのみ導入可能
- アリーナへの固定設備のFOHシステムとしてのインストール
- イマーシブ・オーディオ含む大規模劇場へのインストール
- アリーナ規模のディレイタワーとしてのインストール
- スタジアム軒下などへのインストール
CO-12 Specifications
Type | Full Range Vertical Array Loudspeaker |
Applications | Concert Sound, Stadiums, Arenas,Amphitheaters, Theaters |
Rigging Hardware | Proprietary Clair 3-Point Rigging 0-10 Degree Vertical |
Maximum Array Size | Up to 20 CO-12 enclosures in any single column |
Compatible Subs | Clair COHESION CP-218 Clair COHESION CP-118 |
Amplification | Clair StakRak™ or PakRak™ |
Processing | Proprietary Clair/LAKE® |
Software | Clair/AFMG Ease Focus™ Array Configuration/Optimization Software Clair Lake Control® System Controller |
Frequency Response (-10dB) | 35Hz-20KHz |
Coverage Pattern | H: 80˚ (Standard), 120˚ (Optional) V: Configuration Dependent |
Construction | Premium multi-ply Finland marine plywood with proprietary multistep epoxy paint process |
Connectors | (1) EP-8 Male |
Weight | Weight, CO-12/80 ͦ 132 lb (59.9 Kg) Weight, CO-12/120 ͦ 135 lb (61.2 Kg) Weight, Top Grid 100 lb (45.5 Kg) Weight, Dolly Tray 43 lb (19.6 Kg) |

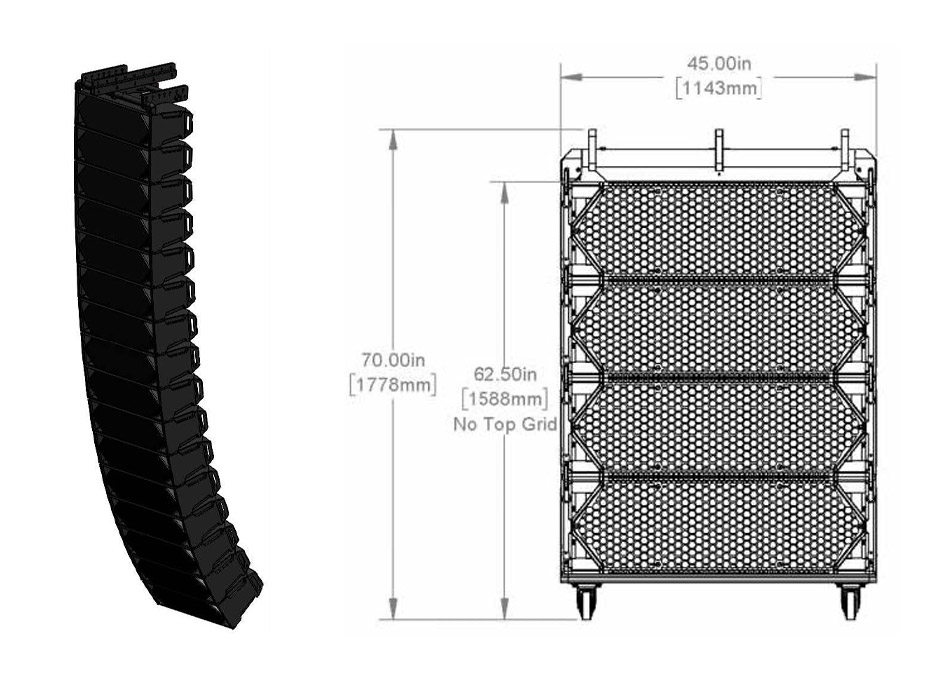

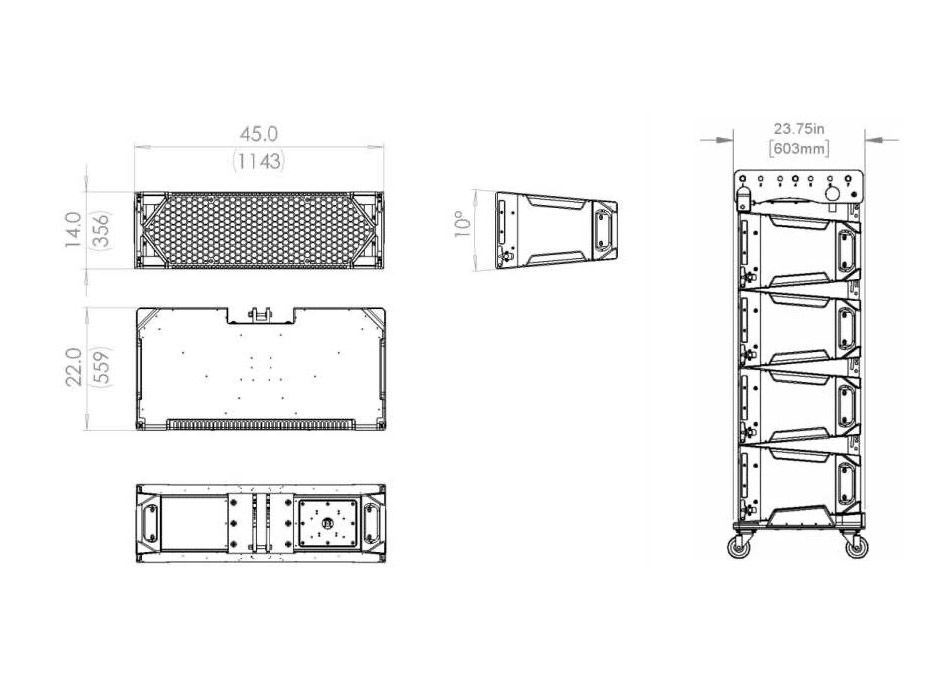

Dimensions | 14.00″(h) x 45.0″(w) x 22.0″(d) / 356 x 1145 x 559mm |
Transporation | Removable heavy duty dolly tray for up to four CO12 enclosures Optional padded transport cover |
Accessories
#465600 | Top Grid for rigging up to 20 CO-12 Loudspeakers |
#465601 | Top Grid Extension/Slider for #465600 Grid |
#432140 | SmartGrid Laser/Inclinometer Module for #465600 Grid |
#465720 | Rigging Delta Plate |
#465602 | CO-12 Bottom Pullback Bar Assembly |
#455027 | COHESION EP-8 Fanout for Clair Hi-D Cabling System |
#465605 | Transport Dolly for up to 4 CO-12 Loudspeakers |
#465606 | Padded Transport Cover for 4 CO-12 Loudspeakers |
#465607 | 120 Degree Horn Insert for CO-12 |
#381289 | Spares Kit, CO-12 |
